恒温恒湿机在工业中的除湿原理—除湿机厂家的科普手册


时间:2018-06-19   来源:网络   作者:Bowen

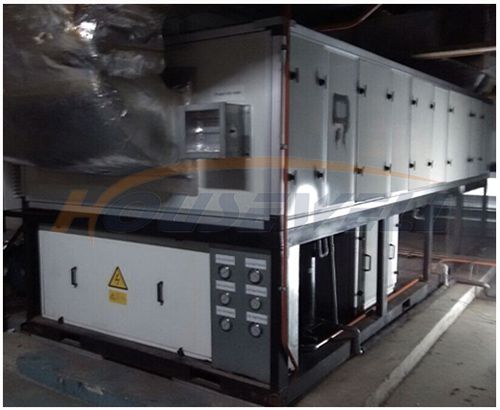

HOUSEWELL-恒温恒湿机在工业中的除湿原理

在工业制造中恒温恒湿机是由:制冷系统,加热系统,控制系统,湿度系统,送风循环系统,和传感器系统等6个部分组成,上述系统分别属于电气和机械制冷两个方面。

下面叙述上述系统的工作原理和流程:

1、制冷系统:制冷系统是工业恒温恒湿机的关键组成部分之一。

一般的,制冷方式都是机械制冷及辅助液氮制冷两种;机械制冷采用蒸汽压缩式制冷,它们主要包括:压缩机,冷凝器,节流机构和蒸发器四个部分。

如果我们的试验温度要低至 -55℃,单级制冷已经难以满足要求,因此恒温恒湿机在工业中的制冷方式一般采用复叠式制冷。

恒温恒湿机的制冷系统由两部分组成,分别为:高温部分和低温部分,每一部分又是一个相对独立的制冷系统。在高温部分中,制冷剂的蒸发和吸收来源于低温部分制冷剂的热量而汽化;低温部分制冷剂的蒸发是从被冷却的对象(试验机内部的空气)吸热以获取冷量。

高温部分和低温部分之间是被一个蒸发冷凝器连接起来,它既是高温部分的冷凝器,也是低温部分的冷凝器。

2、加热系统:加热系统相对制冷系统而言,是比较简单的。

它主要由大功率电阻丝组成,由于试验要求的升温速率较快,因此加热系统的功率都比较高,而且在试验机的底板部分也被设计了加热器。

3、控制系统:控制系统是恒温恒湿试验箱的核心部分,它决定了试验机升温速率的快慢,精度等重要的性能指标。

当下试验机的控制器大都采用PID控制方式,也有少部分制造厂家采用PID+模糊控制的组合控制方式。因控制系统基本上属于软件系统范畴,因此在使用的过程中,此部分一般不会出现问题。

4、湿度系统:湿度系统分为加湿模块与除湿模块两个子模块。

加湿模块一般采用蒸汽加湿方式,即将低压蒸汽直接注入试验空间内加湿。这种方法加湿的能力好,速度快,加湿控制灵敏,尤其在降温时节可实现强制加湿。

除湿模块又有:机械制冷除湿和干燥除湿两种方式。

机械制冷除湿技术的除湿原理是将空气冷却到露点温度以下,使大于饱和含湿量的水汽凝结析出,这样就降低了空气中的湿度。

干燥除湿是利用气泵将试验箱中的空气抽出,并将干燥的新空气注入,同时将湿空气送入可循环利用的干燥转轮进行干燥,干燥完之后又送回试验箱内,如此反复循环,即达到除湿目的。现在大部分厂家恒温恒湿试验箱都采用机械制冷除湿(前一种)方式;而后一种的除湿方法,可使露点温度达到0℃以下,适用于有特殊要求的场合,且费用相对较高,因此只有小部分厂家使用。

5、传感器系统:传感器主要有温度传感器和湿度传感器。

温度传感器应用较多的是铂电组和热电偶。湿度的测量方法有:干球与湿球温度计量法和固态电子传感器直接测量法。

由于干球与湿球测量精度不高,当下的恒温恒湿箱正逐步以固态传感器替代干球与湿球来进行湿度的测量工作。

6、送风循环系统:空气循环系统一般由离心式风扇和驱动其运转的电机组成。

它为恒温恒湿机提供了机内空气的循环。

注:转载请注明来源及链接
